Wie verbessert ein Solarwechselrichter-Induktor die Effizienz, Stabilität und Lebensdauer in modernen PV-Systemen?

A solar Wechselrichterinduktivitätist eine der kritischsten magnetischen Komponenten in Photovoltaik-(PV)-Wechselrichtersystemen. Es wirkt sich direkt auf die Umwandlungseffizienz, die harmonische Verzerrung, die thermische Leistung und die Langzeitzuverlässigkeit aus. In modernen Anwendungen für erneuerbare Energien, in denen die Effizienzstandards immer strenger werden, kann die Auswahl des richtigen Induktordesigns die Gesamtsystemleistung erheblich verbessern.

In diesem ausführlichen Leitfaden wird untersucht, wie Induktivitäten für Solarwechselrichter funktionieren, warum sie in Hochfrequenz-Schaltumgebungen wichtig sind, wie sich Materialien und Design auf die Leistung auswirken und wie Hersteller wie zJASNliefern fortschrittliche magnetische Lösungen für anspruchsvolle Solaranwendungen.

Inhaltsverzeichnis

• 1. Was ist ein Solarwechselrichter-Induktor?
• 2. Warum ist es in modernen PV-Systemen unverzichtbar?
• 3. Funktionsprinzip bei Solarwechselrichtern
• 4. Wichtige Designparameter und technische Spezifikationen
• 5. Kernmaterialien und ihr Einfluss auf die Effizienz
• 6. Wärmemanagement und Zuverlässigkeit
• 7. Anpassungs- und Anwendungsszenarien
• 8. So wählen Sie den richtigen Solar-Wechselrichter-Induktor aus
• 9. Gemeinsame Herausforderungen und Lösungen
• 10. FAQ

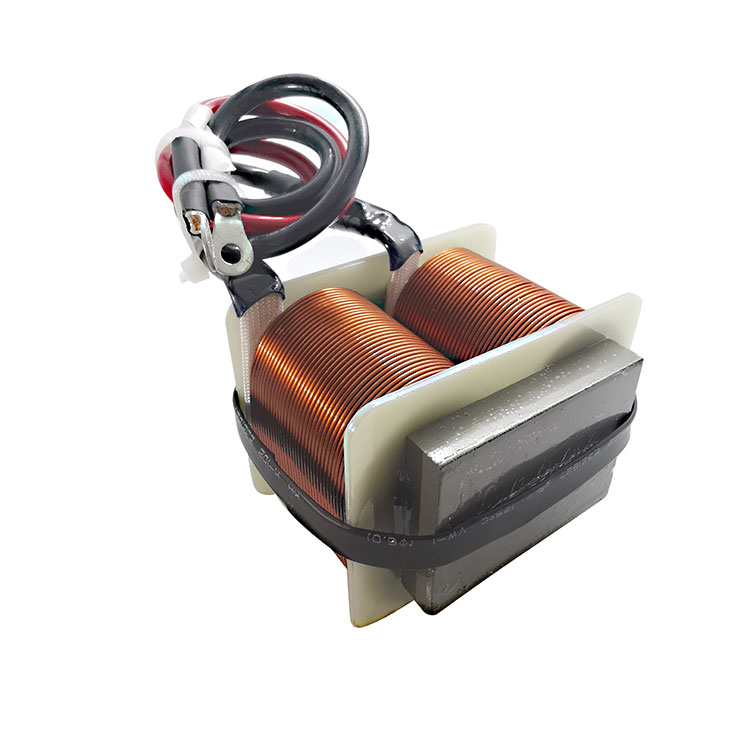

1. Was ist ein Solarwechselrichter-Induktor?

Eine Induktivität eines Solarwechselrichters ist ein passives magnetisches Bauteil, das dazu dient, elektrische Energie in einem Magnetfeld zu speichern und bei Schaltvorgängen kontrolliert abzugeben. Es wird häufig in DC-DC-Aufwärtswandlern und DC-AC-Wechselrichterstufen in Photovoltaikanlagen verwendet.

Vereinfacht ausgedrückt glättet der Induktor den Stromfluss, unterdrückt Welligkeiten und reduziert elektromagnetische Störungen (EMI). Ohne sie würde es bei Solarwechselrichtern zu instabiler Leistung, übermäßigen Oberschwingungen und Effizienzverlusten kommen.

• Energiespeicherung während Schaltzyklen
• Reduzierung der Stromwelligkeit
• Harmonische Filterung
• Verbesserte Wellenformqualität
• Verbesserte Systemstabilität

2. Warum ist es in modernen PV-Systemen unverzichtbar?

Solarenergiesysteme arbeiten unter wechselnden Sonneneinstrahlungsbedingungen, was bedeutet, dass Spannung und Strom ständig schwanken. Der Wechselrichter muss diesen variablen Gleichstrom in einen stabilen Wechselstrom umwandeln, der mit den Netzstandards kompatibel ist.

Der Induktor des Solarwechselrichters spielt eine entscheidende Rolle bei:

1. Erhöhen der niedrigen Gleichspannung auf die erforderlichen Buspegel
2. Aufrechterhaltung des Dauerstrommodus (CCM)
3. Einhaltung der Netzoberschwingungsvorschriften
4. Sicherstellung der langfristigen Komponentenzuverlässigkeit

Mit zunehmender weltweiter Akzeptanz erneuerbarer Energien sind hocheffiziente magnetische Komponenten nicht mehr optional – sie sind für ein wettbewerbsfähiges Solarwechselrichterdesign zwingend erforderlich.

3. Funktionsprinzip bei Solarwechselrichtern

In einer typischen PV-Wechselrichtertopologie arbeitet der Induktor in Hochfrequenz-Schaltkreisen. Wenn der Netzschalter eingeschaltet wird, wird Energie im Magnetkern gespeichert. Wenn der Schalter ausgeschaltet wird, wird die gespeicherte Energie auf die Last übertragen.

Energiespeicherformel:

E = 1/2 × L × I²

Wo:

• L = Induktivität
• I = Strom

Dieser zyklische Speicher- und Freigabeprozess ermöglicht die Spannungsregulierung und die Unterdrückung von Welligkeiten, die für eine effiziente DC-AC-Umwandlung von grundlegender Bedeutung sind.

4. Wichtige Designparameter und technische Spezifikationen

5. Kernmaterialien und ihr Einfluss auf die Effizienz

Die Auswahl des Kernmaterials hat direkten Einfluss auf die Leistung von Solarwechselrichter-Induktoren.

Ferritkern

• Geringer Kernverlust bei hoher Frequenz
• Ideal für kompakte Wechselrichterdesigns

Pulverisierter Eisenkern

• Höhere Sättigungsflussdichte
• Geeignet für Hochstromanwendungen

Nanokristalliner Kern

• Extrem geringer Kernverlust
• Hohe Durchlässigkeit
• Hervorragende thermische Stabilität

Fortgeschrittene Hersteller mögenJASNDer Schwerpunkt liegt auf einem optimierten magnetischen Design, um sowohl Kupfer- als auch Kernverluste zu reduzieren und den Wirkungsgrad des Wechselrichters auf über 98 % zu verbessern.

6. Wärmemanagement und Zuverlässigkeit

Solarwechselrichter werden häufig in rauen Außenumgebungen eingesetzt. Erhöhte Temperaturen beschleunigen die Verschlechterung der Isolierung und verkürzen die Lebensdauer.

Zu den effektiven thermischen Strategien gehören:

• Wicklungsdesign mit niedrigem DCR
• Hochtemperatur-Isoliermaterialien
• Optimierte Kerngeometrie
• Kapselung zum Schutz vor Feuchtigkeit

Die richtige thermische Auslegung gewährleistet eine Betriebszuverlässigkeit von 10 bis 20 Jahren, die der Lebensdauer von PV-Modulen entspricht.

7. Anpassungs- und Anwendungsszenarien

Induktivitäten für Solarwechselrichter werden verwendet in:

• Wechselrichter für Wohndächer
• Kommerzielle Stringwechselrichter
• Zentralwechselrichter im Versorgungsmaßstab
• Hybride Energiespeichersysteme
• Off-Grid-Solarsysteme

Zu den Anpassungsoptionen können gehören:

• Benutzerdefinierte Induktivitätswerte
• Spezielle Kernmaterialien
• Hochstrom-Wicklungsstrukturen
• Kompakte mechanische Abmessungen

8. So wählen Sie den richtigen Solar-Wechselrichter-Induktor aus

Schritt-für-Schritt-Anleitung zur Auswahl:

1. Bestimmen Sie die Betriebsfrequenz
2. Berechnen Sie die erforderliche Induktivität
3. Identifizieren Sie den maximalen Strom und die Welligkeitstoleranz
4. Bewerten Sie die thermischen Bedingungen
5. Überprüfen Sie den Sättigungsbereich
6. Überprüfen Sie die Einhaltung der EMI-Standards

Die Zusammenarbeit mit erfahrenen Anbietern magnetischer Lösungen gewährleistet eine optimale Designintegration.

9. Gemeinsame Herausforderungen und Lösungen

10. FAQ

F1: Was passiert, wenn der Induktor in die Sättigung geht?

Die Sättigung führt zu einem starken Abfall der Induktivität, was zu Stromspitzen, Überhitzung und einem möglichen Ausfall des Wechselrichters führt.

F2: Kann ich einen Standardinduktor für Solarwechselrichteranwendungen verwenden?

Nicht empfohlen. Induktivitäten für Solarwechselrichter müssen hohen Strömen, hohen Frequenzen und rauen Umgebungen standhalten.

F3: Wie wirkt sich der Induktivitätswert auf die Welligkeit aus?

Eine höhere Induktivität verringert die Stromwelligkeit, erhöht jedoch die Größe und die Kosten. Eine optimale Balance ist erforderlich.

F4: Was sind die typischen Auswirkungen auf die Effizienz?

Durch die richtige Magnetkonstruktion kann die Gesamteffizienz des Wechselrichters um 1–3 % verbessert werden, was im Versorgungsmaßstab von erheblicher Bedeutung ist.

Abschluss

Eine Induktivität eines Solarwechselrichters ist weit mehr als eine passive Komponente – sie ist ein leistungsbestimmendes Element in modernen Photovoltaiksystemen. Von Effizienz und Welligkeitsunterdrückung bis hin zu thermischer Zuverlässigkeit und Netzkonformität – sein Design wirkt sich direkt auf den Systemerfolg aus.

Partnerschaften mit erfahrenen Herstellern wieJASNsorgt für Präzisionstechnik, optimierte magnetische Materialien und maßgeschneiderte Lösungen, die auf Ihre Wechselrichteranforderungen zugeschnitten sind.

Wenn Sie Solarwechselrichter der nächsten Generation entwerfen und leistungsstarke magnetische Komponenten benötigen,Kontaktieren Sie unsBesprechen Sie noch heute Ihre Projektanforderungen und erfahren Sie, wie fortschrittliche Solarwechselrichter-Induktivitäten die Leistung Ihres Systems steigern können.
