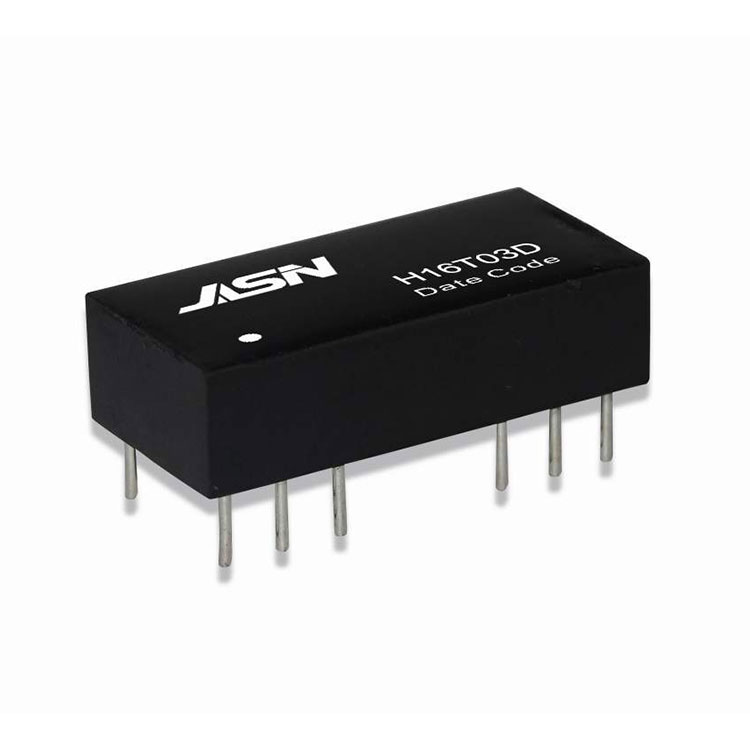

100M Lan Magnetics

OCL:

350 uH min. @100 kHz/0,1 V mit 8 mA DC-Vorspannung

Hallo POT:

1500 Vrms

Wendeverhältnis:

1:1±3%

LK:

0,5 uH max. bei 100 kHz/0,2 V

Kw/w

Max. 65 PF bei 100 kHz/0,2 V

DCR:

1,2 Ohm max

Einfügedämpfung:

1-100 MHz: -1,0 dB max

Übersprechen:

1-100MHz: -30dB min

Rückflussdämpfung:

1-30 MHz

40MHz

50MHz

60-80 MHz

80-100 MHz

-18dB Min

-14,4 dB min

-13,1 dB min

-12dB Min

-10dB Min
